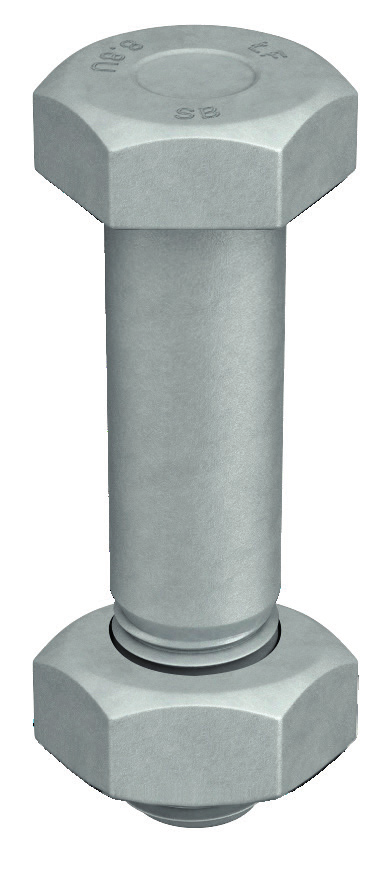

Zestawy śrubowe SB
Do połączeń niesprężanych w konstrukcjach stalowych – montowanych bez wstępnego obciążania – przeznaczone są zestawy śrubowe SB (Structural Bolting) zgodne z normą EN 15048. Kompletny zestaw SB składa się ze śruby z łbem sześciokątnym wg ISO 4014 (z gwintem częściowym) lub ISO 4017 (z gwintem na całej długości) oraz nakrętki sześciokątnej wg ISO 4032, w klasie wytrzymałości 8.8.
Cechy i zalety:
- idealny dobór pasowania gwintu umożliwiający sprawny wstępny montaż,
- procedury montażu zgodne z wymaganiami DASt-Richtlinie 024 / DIN EN 1993-1-8/NA,
- każda partia nakrętek testowana zgodnie z normą EN 15048,
- klasa własności mechanicznej śruby potwierdzona certyfikatem CQI-9,
- równomierne cynkowanie ogniowe zapewniające odporność na korozję,
- pełna identyfikowalność produktu (system ERP) i dostęp do wyników badań,
- zestawy dostarczane w jednym opakowaniu – komfort podczas montażu.

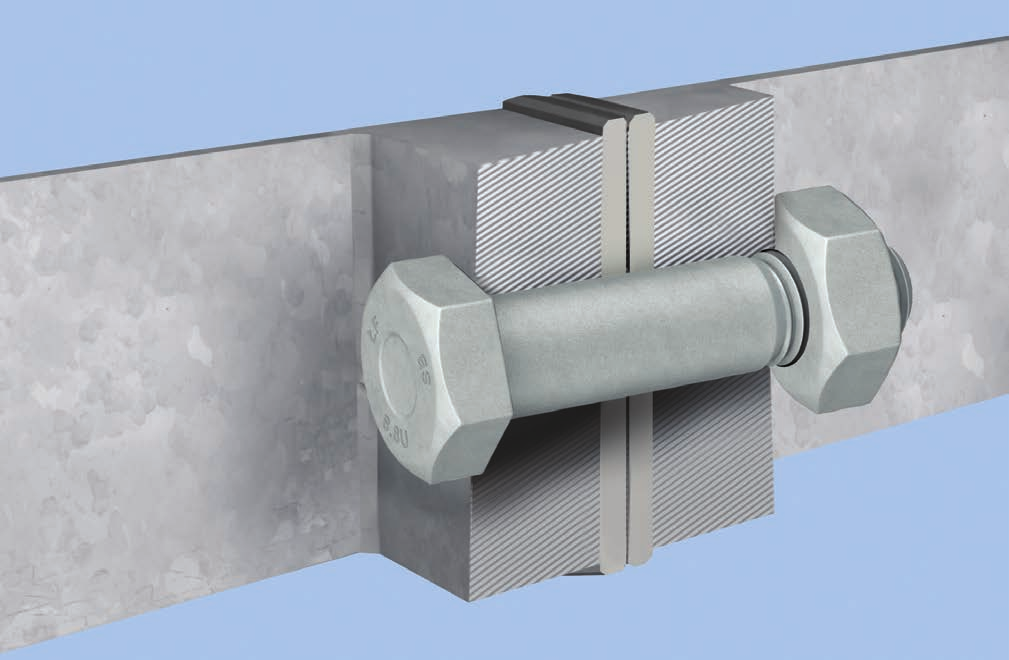

Klasyfikacja połączeń wg EN 1993-1-8: połączenia zakładkowe kategorii A (typu dociskowego) oraz doczołowe kategorii D (niesprężane).
Aprobaty i raporty: deklaracja właściwości użytkowych DoP 2018/05/02-CPR/8.8, certyfikat nr 0045-CPR-1145/1 (znak CE 0045), certyfikaty zgodności EN 1090-2, EN 15048, IATF 16949, ISO 9001, ISO 14001, AD 2000.

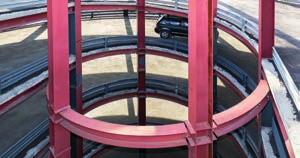

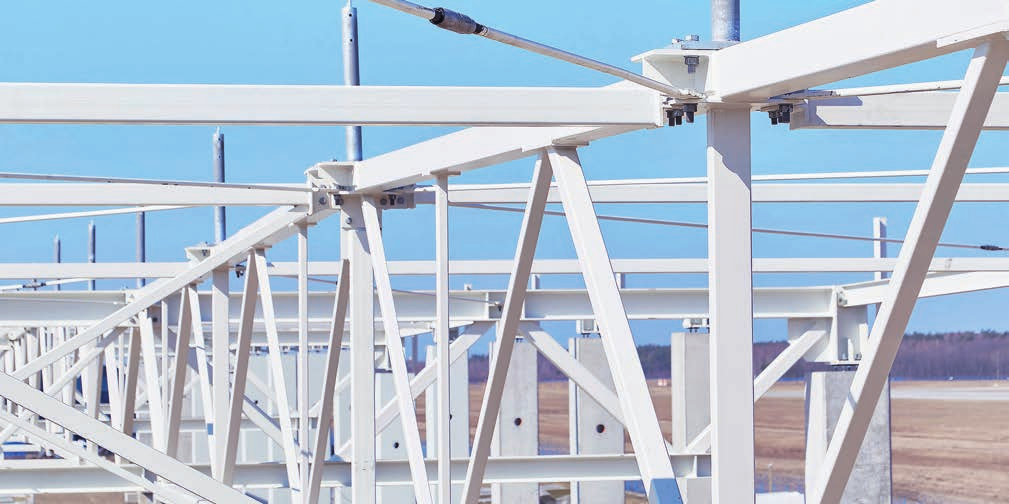

Zastosowanie: hale, mosty, centra handlowe, konstrukcje dachowe, szkielety budynków, parkingi wielopoziomowe, turbiny wiatrowe oraz instalacje przemysłowe.
Do połączeń sprężanych polecamy zestawy śrubowe HV wg normy EN 14399-1 – dostępne jako osobny produkt w tej kategorii.
Materiał przygotowano na podstawie materiałów Łańcuckiej Fabryki Śrub.
| długość ([mm]) | średnica ([mm]) | |||||
|---|---|---|---|---|---|---|
| 10 | 12 | 16 | 20 | 24 | 30 | |
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 35 | ||||||
| 40 | ||||||
| 45 | ||||||
| 50 | ||||||
| 55 | ||||||
| 60 | ||||||
| 65 | ||||||
| 70 | ||||||
| 75 | ||||||
| 80 | ||||||
| 85 | ||||||
| 90 | ||||||
| 95 | ||||||
| 100 | ||||||
| 105 | ||||||
| 110 | ||||||
| 115 | ||||||
| 120 | ||||||
| 125 | ||||||
| 130 | ||||||
| 135 | ||||||
| 140 | ||||||
| 145 | ||||||
| 150 | ||||||
| 155 | ||||||
| 160 | ||||||
| 165 | ||||||
| 170 | ||||||
| 175 | ||||||
| 180 | ||||||
| 185 | ||||||
| 190 | ||||||
| 195 | ||||||
| 200 | ||||||
| 205 | ||||||
| 210 | ||||||
| 215 | ||||||
| 220 | ||||||
| 225 | ||||||
| 230 | ||||||
| 235 | ||||||
| 240 | ||||||
| 245 | ||||||
| 250 | ||||||
| 255 | ||||||
| 260 | ||||||
Dostępność zestawów śrubowych SB wg EN 15048 z podziałem na normę śruby: ISO 4014 (gwint częściowy) i ISO 4017 (gwint na całej długości). Nakrętka wg ISO 4032.
| Długość śruby L (mm) | M10 | M12 | M16 | M20 | M24 | M30 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4014 | 4017 | 4014 | 4017 | 4014 | 4017 | 4014 | 4017 | 4014 | 4017 | 4014 | 4017 | |
| 20 | ✓ | |||||||||||
| 25 | ✓ | ✓ | ✓ | |||||||||
| 30 | ✓ | ✓ | ✓ | |||||||||
| 35 | ✓ | ✓ | ✓ | |||||||||
| 40 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 45 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 50 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
| 55 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| 60 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 65 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 70 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 75 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 80 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 85 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 90 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 95 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 100 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 105 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 110 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 115 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 120 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 125 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 130 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 135 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 140 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 145 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 150 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 155 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 160 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||||||
| 165 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 170 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 175 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 180 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 185 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 190 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 195 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 200 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 205 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 210 | ✓ | ✓ | ✓ | ✓ | ✓ | |||||||
| 215 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 220 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 225 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 230 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 235 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 240 | ✓ | ✓ | ✓ | ✓ | ||||||||
| 245 | ✓ | ✓ | ✓ | |||||||||
| 250 | ✓ | ✓ | ✓ | |||||||||
| 255 | ✓ | ✓ | ✓ | |||||||||
| 260 | ✓ | ✓ | ✓ | |||||||||
✓ Zakres standardowy (dostępny z magazynu) ✓ Zakres poza normą (konieczne wcześniejsze sprawdzenie dostępności)
Wymagane jest potwierdzenie dostępności towaru przy ofertowaniu. Możliwość produkcji pozostałych rozmiarów do weryfikacji po zapytaniu ofertowym. Tabelę przygotowano na podstawie materiałów Łańcuckiej Fabryki Śrub.
Zestawy ze śrubą ISO 4014 (gwint częściowy) i nakrętką ISO 4032
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M10x40 | 100 | 7500 |
| M10x45 | 100 | 7500 |
| M10x50 | 100 | 5100 |
| M10x55 | 100 | 5100 |
| M10x60 | 100 | 5100 |
| M10x65 | 100 | 5100 |
| M10x70 | 100 | 5100 |
| M10x75 | 100 | 5100 |
| M10x80 | 100 | 5100 |
| M10x85 | 100 | 5100 |
| M10x90 | 100 | 5100 |
| M10x95 | 100 | 5100 |
| M10x100 | 100 | 5100 |
| M10x105 | 50 | 3750 |
| M10x110 | 50 | 3750 |
| M10x115 | 50 | 3750 |
| M10x120 | 50 | 3750 |
| M10x125 | 50 | 3750 |
| M10x130 | 50 | 3750 |
| M10x135 | 50 | 3750 |
| M10x140 | 50 | 3750 |
| M10x145 | 50 | 3750 |
| M10x150 | 50 | 3750 |
| M10x155 | 50 | 3750 |
| M10x160 | 50 | 3750 |
| M12x50 | 100 | 5100 |
| M12x55 | 100 | 5100 |
| M12x60 | 100 | 5100 |
| M12x65 | 50 | 3750 |
| M12x70 | 50 | 3750 |
| M12x75 | 50 | 3750 |
| M12x80 | 50 | 3750 |
| M12x85 | 50 | 3750 |
| M12x90 | 50 | 3750 |
| M12x95 | 50 | 3750 |
| M12x100 | 50 | 3750 |
| M12x105 | 50 | 3750 |
| M12x110 | 50 | 3750 |
| M12x115 | 50 | 3750 |
| M12x120 | 50 | 3750 |
| M12x125 | 50 | 3750 |
| M12x130 | 50 | 3750 |
| M12x135 | 50 | 3750 |
| M12x140 | 50 | 3750 |
| M12x145 | 50 | 3750 |
| M12x150 | 50 | 3750 |
| M12x155 | 25 | 1875 |
| M12x160 | 25 | 1875 |
| M12x165 | 25 | 1875 |
| M12x170 | 25 | 1875 |
| M12x175 | 25 | 1875 |
| M12x180 | 25 | 1875 |
| M12x185 | 25 | 1875 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M12x190 | 25 | 1875 |
| M12x195 | 25 | 1875 |
| M12x200 | 25 | 1875 |
| M12x205 | 25 | 1875 |
| M12x210 | 25 | 1875 |
| M12x215 | 25 | 1875 |
| M12x220 | 25 | 1875 |
| M12x225 | 25 | 1875 |
| M12x230 | 25 | 1875 |
| M12x235 | 25 | 1875 |
| M12x240 | 25 | 1875 |
| M12x245 | 25 | 1875 |
| M12x250 | 25 | 1875 |
| M12x255 | 25 | 1875 |
| M12x260 | 25 | 1875 |
| M16x55 | 50 | 2550 |
| M16x60 | 50 | 2550 |
| M16x65 | 25 | 1875 |
| M16x70 | 25 | 1875 |
| M16x75 | 25 | 1875 |
| M16x80 | 25 | 1875 |
| M16x85 | 25 | 1875 |
| M16x90 | 25 | 1875 |
| M16x95 | 25 | 1875 |
| M16x100 | 25 | 1875 |
| M16x105 | 25 | 1875 |
| M16x110 | 25 | 1875 |
| M16x115 | 25 | 1875 |
| M16x120 | 25 | 1875 |
| M16x125 | 25 | 1875 |
| M16x130 | 25 | 1875 |
| M16x135 | 25 | 1875 |
| M16x140 | 25 | 1875 |
| M16x145 | 25 | 1875 |
| M16x150 | 25 | 1875 |
| M16x155 | 25 | 1875 |
| M16x160 | 25 | 1875 |
| M16x165 | 25 | 1875 |
| M16x170 | 25 | 1875 |
| M16x175 | 25 | 1875 |
| M16x180 | 25 | 1275 |
| M16x185 | 25 | 1275 |
| M16x190 | 25 | 1275 |
| M16x195 | 25 | 1275 |
| M16x200 | 25 | 1275 |
| M16x205 | 10 | 750 |
| M16x210 | 10 | 750 |
| M16x215 | 10 | 750 |
| M16x220 | 10 | 750 |
| M16x225 | 10 | 750 |
| M16x230 | 10 | 750 |
| M16x235 | 10 | 750 |
| M16x240 | 10 | 750 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M16x245 | 10 | 750 |
| M16x250 | 10 | 750 |
| M16x255 | 10 | 750 |
| M16x260 | 10 | 750 |
| M20x60 | 25 | 1270 |
| M20x65 | 25 | 1270 |
| M20x70 | 25 | 1270 |
| M20x75 | 25 | 1270 |
| M20x80 | 25 | 1270 |
| M20x85 | 25 | 1270 |
| M20x90 | 25 | 1270 |
| M20x95 | 25 | 1270 |
| M20x100 | 25 | 1270 |
| M20x105 | 25 | 1270 |
| M20x110 | 25 | 1270 |
| M20x115 | 25 | 1270 |
| M20x120 | 25 | 1270 |
| M20x125 | 25 | 1270 |
| M20x130 | 25 | 1270 |
| M20x135 | 25 | 1270 |
| M20x140 | 25 | 1270 |
| M20x145 | 25 | 1270 |
| M20x150 | 25 | 1270 |
| M20x155 | 10 | 750 |
| M20x160 | 10 | 750 |
| M20x165 | 10 | 750 |
| M20x170 | 10 | 750 |
| M20x175 | 10 | 750 |
| M20x180 | 10 | 750 |
| M20x185 | 10 | 750 |
| M20x190 | 10 | 750 |
| M20x195 | 10 | 750 |
| M20x200 | 10 | 750 |
| M20x205 | 10 | 750 |
| M20x210 | 10 | 750 |
| M20x215 | 10 | 750 |
| M20x220 | 10 | 750 |
| M20x225 | 10 | 750 |
| M20x230 | 10 | 750 |
| M20x235 | 10 | 750 |
| M20x240 | 10 | 750 |
| M20x245 | 10 | 750 |
| M20x250 | 10 | 750 |
| M20x255 | 10 | 750 |
| M20x260 | 10 | 750 |
| M24x75 | 25 | 1875 |
| M24x80 | 25 | 1875 |
| M24x85 | 10 | 750 |
| M24x90 | 10 | 750 |
| M24x95 | 10 | 750 |
| M24x100 | 10 | 750 |
| M24x105 | 10 | 750 |
| M24x110 | 10 | 750 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M24x115 | 10 | 750 |
| M24x120 | 10 | 750 |
| M24x125 | 10 | 750 |
| M24x130 | 10 | 750 |
| M24x135 | 10 | 750 |
| M24x140 | 10 | 750 |
| M24x145 | 10 | 750 |
| M24x150 | 10 | 750 |
| M24x155 | 10 | 750 |
| M24x160 | 10 | 750 |
| M24x165 | 10 | 750 |
| M24x170 | 10 | 750 |
| M24x175 | 10 | 750 |
| M24x180 | 10 | 750 |
| M24x185 | 10 | 750 |
| M24x190 | 10 | 750 |
| M24x195 | 10 | 750 |
| M24x200 | 10 | 750 |
| M24x205 | 10 | 750 |
| M24x210 | 10 | 750 |
| M30x90 | 10 | 510 |
| M30x95 | 10 | 510 |
| M30x100 | 10 | 510 |
| M30x105 | 10 | 510 |
| M30x110 | 10 | 510 |
| M30x115 | 10 | 510 |
| M30x120 | 10 | 510 |
| M30x125 | 10 | 510 |
| M30x130 | 10 | 510 |
| M30x135 | 10 | 510 |
| M30x140 | 10 | 510 |
| M30x145 | 10 | 510 |
| M30x150 | 10 | 510 |
| M30x155 | 10 | 510 |
| M30x160 | 10 | 510 |
| M30x165 | 10 | 510 |
| M30x170 | 10 | 510 |
| M30x175 | 10 | 510 |
| M30x180 | 10 | 510 |
| M30x185 | 10 | 510 |
| M30x190 | 10 | 510 |
| M30x195 | 10 | 510 |
| M30x200 | 10 | 510 |
| M30x205 | 10 | 510 |
| M30x210 | 10 | 510 |
| M30x215 | 10 | 510 |
| M30x220 | 10 | 510 |
| M30x225 | 10 | 510 |
| M30x230 | 10 | 510 |
| M30x235 | 10 | 510 |
| M30x240 | 10 | 510 |
Zestawy ze śrubą ISO 4017 (gwint na całej długości) i nakrętką ISO 4032
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M10x20 | 200 | 15000 |
| M10x25 | 200 | 15000 |
| M10x30 | 200 | 15000 |
| M10x35 | 100 | 7500 |
| M10x40 | 100 | 7500 |
| M10x45 | 100 | 7500 |
| M10x50 | 100 | 5100 |
| M10x55 | 100 | 5100 |
| M10x60 | 100 | 5100 |
| M10x65 | 100 | 5100 |
| M10x70 | 100 | 5100 |
| M10x75 | 100 | 5100 |
| M10x80 | 100 | 5100 |
| M10x85 | 100 | 5100 |
| M10x90 | 100 | 5100 |
| M10x95 | 100 | 5100 |
| M10x100 | 100 | 5100 |
| M12x25 | 100 | 5100 |
| M12x30 | 100 | 5100 |
| M12x35 | 100 | 5100 |
| M12x40 | 100 | 5100 |
| M12x45 | 100 | 5100 |
| M12x50 | 100 | 5100 |
| M12x55 | 100 | 5100 |
| M12x60 | 100 | 5100 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M12x65 | 50 | 3750 |
| M12x70 | 50 | 3750 |
| M12x75 | 50 | 3750 |
| M12x80 | 50 | 3750 |
| M12x85 | 50 | 3750 |
| M12x90 | 50 | 3750 |
| M12x95 | 50 | 3750 |
| M12x100 | 50 | 3750 |
| M12x105 | 50 | 2550 |
| M12x110 | 50 | 2550 |
| M12x115 | 50 | 2550 |
| M12x120 | 50 | 2550 |
| M16x25 | 50 | 3750 |
| M16x30 | 50 | 3750 |
| M16x35 | 50 | 3750 |
| M16x40 | 50 | 3750 |
| M16x45 | 50 | 3750 |
| M16x50 | 50 | 3750 |
| M16x55 | 50 | 3750 |
| M16x60 | 50 | 3750 |
| M16x65 | 25 | 1875 |
| M16x70 | 25 | 1875 |
| M16x75 | 25 | 1875 |
| M16x80 | 25 | 1875 |
| M16x85 | 25 | 1875 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M16x90 | 25 | 1875 |
| M16x95 | 25 | 1875 |
| M16x100 | 25 | 1875 |
| M16x105 | 25 | 1875 |
| M16x110 | 25 | 1875 |
| M16x115 | 25 | 1875 |
| M16x120 | 25 | 1875 |
| M20x40 | 25 | 1875 |
| M20x45 | 25 | 1875 |
| M20x50 | 25 | 1875 |
| M20x55 | 25 | 1875 |
| M20x60 | 25 | 1875 |
| M20x65 | 25 | 1875 |
| M20x70 | 25 | 1275 |
| M20x75 | 25 | 1275 |
| M20x80 | 25 | 1275 |
| M20x85 | 25 | 1275 |
| M20x90 | 25 | 1275 |
| M20x95 | 25 | 1275 |
| M20x100 | 25 | 1275 |
| M20x105 | 25 | 1275 |
| M20x110 | 25 | 1275 |
| M20x115 | 25 | 1275 |
| M20x120 | 25 | 1275 |
| M24x50 | 25 | 1275 |
| Rozmiar | Pudełko (szt) | Paleta (szt) |
|---|---|---|
| M24x55 | 25 | 1275 |
| M24x60 | 25 | 1275 |
| M24x65 | 25 | 1275 |
| M24x70 | 25 | 1275 |
| M24x75 | 25 | 1275 |
| M24x80 | 25 | 1275 |
| M24x85 | 10 | 1275 |
| M24x90 | 10 | 1275 |
| M24x95 | 10 | 1275 |
| M24x100 | 10 | 1275 |
| M24x105 | 10 | 1275 |
| M24x110 | 10 | 1275 |
| M24x115 | 10 | 1275 |
| M24x120 | 10 | 1275 |
| M30x50 | 10 | 510 |
| M30x55 | 10 | 510 |
| M30x60 | 10 | 510 |
| M30x65 | 10 | 510 |
| M30x70 | 10 | 510 |
| M30x75 | 10 | 510 |
| M30x80 | 10 | 510 |
| M30x85 | 10 | 510 |
| M30x90 | 10 | 510 |
| M30x95 | 10 | 510 |
| M30x100 | 10 | 510 |
Ilości sztuk w opakowaniach i na paletach. Dane przygotowano na podstawie materiałów Łańcuckiej Fabryki Śrub.
Brak dokumentów technicznych (PDF, DWU) dla tego produktu.
